AED-Symbol und Defibrillator-Zeichen: den Standort normgerecht kennzeichnen

AED-Symbol, Defibrillator-Zeichen, Piktogramm, Hinweisschild: Gemeint ist immer dasselbe grün-weiße Rettungszeichen nach ISO 7010 (E010). Es macht den Standort eines Defibrillators eindeutig und sofort erkennbar — und entscheidet im Notfall darüber, ob das Gerät gefunden wird.

Das AED-Rettungszeichen ist das grün-weiße Symbol, mit dem der Standort eines automatisierten externen Defibrillators eindeutig und international einheitlich gekennzeichnet wird. Es zeigt ein Herz mit Blitz und Kreuz und ist Teil der genormten Rettungszeichen nach ISO 7010, dort unter dem Code E010 registriert. Seine Aufgabe ist so einfach wie entscheidend: Ein AED kann die Überlebenswahrscheinlichkeit bei einem plötzlichen Herzstillstand deutlich erhöhen – aber nur, wenn Ersthelfer ihn im Notfall auch finden. Erst über eine normgerechte, gut sichtbare Kennzeichnung fallen die Verfügbarkeit und die Nutzbarkeit eines Geräts zusammen.

Warum Kennzeichnung über Leben entscheiden kann

Bei einem Kammerflimmern zählt jede Minute. Ohne sofortige Herzdruckmassage und frühe Defibrillation sinkt die Wahrscheinlichkeit einer erfolgreichen Wiederbelebung mit jeder verstreichenden Minute erheblich. Die Reanimations-Leitlinien des German Resuscitation Council und die Kampagne Prüfen · Rufen · Drücken stellen die frühe Laienhilfe und den schnellen Schock in den Mittelpunkt. Ein AED, der zwar vorhanden, aber nicht auffindbar ist, kann diesen Zeitvorteil nicht liefern.

Im Notfall handeln Menschen unter extremem Stress. Das Sichtfeld verengt sich, die Orientierung fällt schwer, komplexe Suchprozesse gelingen kaum. Ein eindeutiges, an der richtigen Stelle angebrachtes Rettungszeichen nimmt dem Helfer diese Last ab: Es signalisiert auf einen Blick „Hier ist der Defibrillator“, ohne dass Text gelesen oder überlegt werden muss. So sollen Sicherheitszeichen wirken: Sie funktionieren sprachunabhängig, kulturübergreifend und auch dann, wenn der Betrachter das Gebäude nicht kennt. In dieser Verlässlichkeit liegt der Grund, warum die Kennzeichnung in der Praxis über Leben entscheiden kann.

Bedeutung von Farbe und Form: die Sprache der Rettungszeichen

Rettungszeichen folgen einer festen Farb- und Formlogik, die nicht zufällig gewählt ist. Die Kombination aus grünem Grund und weißem Symbol ist der Sicherheitsfarbe für Rettung und Erste Hilfe vorbehalten. Grün steht für sichere Bereiche, Rettungswege und Notfalleinrichtungen – im Gegensatz etwa zu Rot (Brandschutz, Verbot) oder Gelb (Warnung). Wer im Gebäude ein grün-weißes Zeichen sieht, verbindet damit unmittelbar Hilfe und Rettung.

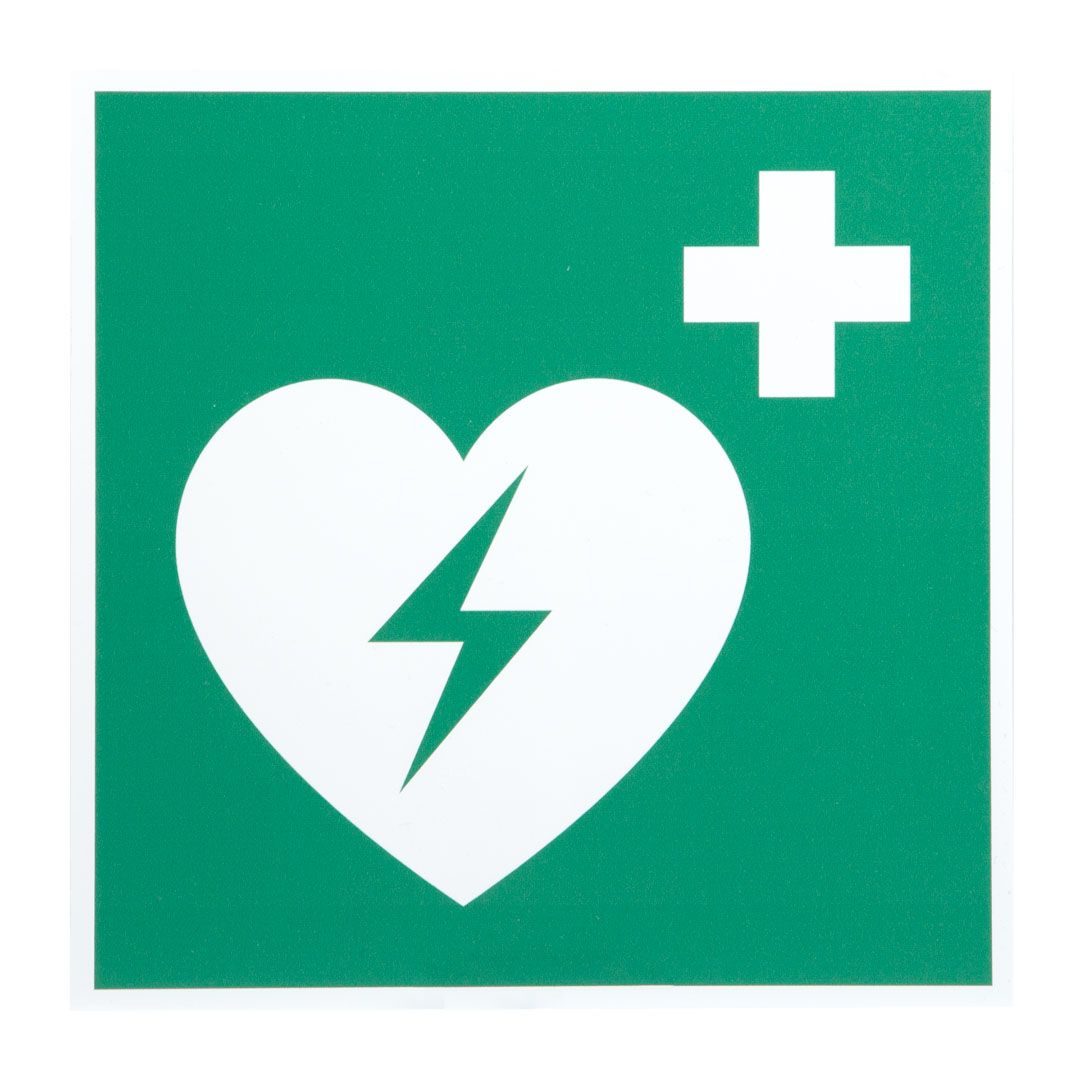

Das AED-Symbol selbst zeigt ein stilisiertes Herz, einen Blitz für den elektrischen Schock und ein weißes Kreuz für die medizinische Hilfe. Diese Bildsprache ist bewusst reduziert, damit sie auch aus der Entfernung und im Vorbeigehen erfasst wird. Wichtig ist dabei die Einheitlichkeit: Wird überall dasselbe genormte Zeichen verwendet, lernt man es einmal und erkennt es überall wieder – im Büro, im Bahnhof, im Schwimmbad oder im Einkaufszentrum. Diese Wiedererkennbarkeit ist der eigentliche Wert der Normung.

Der normative Rahmen: ISO 7010 und ASR A1.3

Zwei Regelwerke bilden den Rahmen für die Kennzeichnung. Die internationale Norm ISO 7010 legt die grafische Gestaltung registrierter Sicherheitszeichen fest – also Form, Farbe und Bildinhalt, damit ein Rettungszeichen weltweit gleich aussieht und gleich verstanden wird. Für den AED-Standort ist darin ein eigenes Rettungszeichen definiert. In Deutschland konkretisiert die Technische Regel für Arbeitsstätten ASR A1.3, herausgegeben über die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA), wie Sicherheits- und Gesundheitsschutzkennzeichnung in Arbeitsstätten anzuwenden ist. Sie greift die ISO-7010-Zeichen auf und regelt Einsatz, Ausführung und Anbringung im betrieblichen Umfeld.

Für Betreiber bedeutet das: Wer sich an ISO 7010 und ASR A1.3 orientiert, kennzeichnet nicht nur normgerecht, sondern auch nachvollziehbar und einheitlich. Das erleichtert die Abstimmung mit Fachkräften für Arbeitssicherheit, Brandschutzbeauftragten und Behörden. Ergänzend sind je nach Umfeld die Vorgaben der DGUV zur Ersten Hilfe im Betrieb relevant, etwa die DGUV Vorschrift 1 und die DGUV Information 204-010. Das AED-Rettungszeichen aus unserem Sortiment ist als Rettungszeichen zur Standort-Kennzeichnung nach der gängigen Rettungszeichen-Norm (ISO 7010 / ASR A1.3) ausgeführt.

Richtige Platzierung: Höhe, Sichtbarkeit, Blickwinkel

Ein normgerechtes Zeichen wirkt nur, wenn es auch gesehen wird. Für die Anbringung des AED-Rettungszeichens haben sich einige Grundsätze bewährt:

• Auf Augenhöhe bis leicht darüber: Das Zeichen sollte im natürlichen Blickfeld liegen. Zu hoch oder zu niedrig angebrachte Schilder werden im Stress leicht übersehen.
• Unmittelbar am Gerät: Das Rettungszeichen markiert die genaue Position des AED – direkt am Wandschrank, an der Halterung oder an der Station.
• Freie Sichtlinie: Keine Möbel, Pflanzen, Plakate oder Türflügel dürfen das Zeichen verdecken. Die Sichtbarkeit ist regelmäßig zu prüfen.
• Ausreichende Beleuchtung: In dunklen Bereichen helfen gute Ausleuchtung oder lang nachleuchtende Ausführungen, damit das Zeichen auch bei Stromausfall erkennbar bleibt.
• Aus Betrachterperspektive planen: Gehen Sie den Weg selbst ab und prüfen Sie, aus welchen Richtungen das Zeichen sichtbar sein muss.

Die richtige Größe richtet sich nach der Erkennungsweite: Je weiter das Zeichen aus der Distanz erkannt werden soll, desto größer muss es ausgeführt sein. In großen Hallen oder langen Fluren sind entsprechend größere Formate nötig als in einem kleinen Büro.

Die Beschilderungskette: von der Straße bis zum Gerät

Das flache Rettungszeichen am Gerät ist der Zielpunkt einer durchdachten Beschilderungskette. Es markiert den Standort punktgenau – führt aber nicht aus der Entfernung dorthin. Deshalb gehört zu einer wirksamen Kennzeichnung mehr als ein einzelnes Schild:

1. Hinweis am Eingang: Schon im Foyer sollte erkennbar sein, dass ein AED im Gebäude vorhanden ist.
2. Wegführung im Flur: An Kreuzungen und Abzweigungen weisen Richtungsschilder den Weg. Besonders gut sichtbar sind abgewinkelte Fahnenschilder, die quer in den Gang ragen.
3. Standortmarkierung: Direkt am Gerät bestätigt das grün-weiße Rettungszeichen die genaue Position.

Für die Wegführung aus der Distanz ergänzt sich das Rettungszeichen ideal mit dem Rettungs-Nasenschild AED, das den Standort schon seitlich und aus der Ferne sichtbar macht. So entsteht ein lückenloses Leitsystem: Das Nasenschild holt Helfer heran, das Rettungszeichen markiert das Ziel. Wird der AED in einem Schrank aufbewahrt, sollte das Zeichen eindeutig zu genau diesem AED-Wandschrank führen.

Standort-Konzept und regelmäßige Kontrolle

Bevor Zeichen angebracht werden, lohnt ein kurzes Standort-Konzept: Wo hängt der AED, wer holt ihn im Notfall, welchen Weg legt diese Person zurück? Daraus ergibt sich, wo Richtungsschilder und wo die Standortmarkierung nötig sind. Ebenso wichtig ist, dass alle Mitarbeitenden den Standort kennen – etwa im Rahmen der jährlichen Erste-Hilfe-Unterweisung. Die Kennzeichnung ersetzt die Einweisung nicht, aber sie stützt sie, wenn es darauf ankommt.

Kennzeichnung ist keine einmalige Aufgabe. Ein Zeichen, vor das mit der Zeit ein Schrank oder ein Plakat wandert, ist im Notfall wertlos – nehmen Sie die AED-Beschilderung deshalb in Ihre Sicherheitsrundgänge auf.

Prüfen Sie regelmäßig, ob jedes Zeichen vorhanden, sauber, lesbar und frei sichtbar ist, und ob Umbauten die Sichtlinien verändert haben. Wer weitere Hinweise zur Auswahl, Aufstellung und Wartung eines Defibrillators sucht, findet sie im großen Defibrillator-Ratgeber. Passende Kennzeichnungsprodukte für Ihren Standort sehen Sie in unserer Produktübersicht – eine unverbindliche und kostenlose Angebotsanfrage ist jederzeit möglich.

AED-Symbol, Defibrillator-Zeichen, Piktogramm: ein Zeichen, viele Namen

In der Praxis begegnen einem für dieselbe Sache mehrere Begriffe, und das sorgt regelmäßig für Verwirrung bei der Beschaffung. Die Einordnung ist einfach:

Wer ein Schild bestellt, sollte deshalb nicht nach dem Begriff suchen, sondern nach dem Code E010 und der ausdrücklichen Angabe „nach ISO 7010“. Nur so ist sichergestellt, dass Geometrie, Farbton und Kontrast der Norm entsprechen und das Zeichen im Notfall auch als das erkannt wird, was es ist.

Ein häufiger Fehler in der Beschaffung: Symbole aus Bildbanken oder frei gestaltete Hausvarianten. Sie sehen dem Original oft ähnlich, weichen aber in Proportionen, Grünton oder Strichstärke ab. In einer Reihe genormter Rettungszeichen fällt eine solche Abweichung nicht positiv auf — sie kostet Erkennungsgeschwindigkeit. Aus demselben Grund veröffentlichen wir hier bewusst keine Bilddatei zum Herunterladen: Die Darstellung des Zeichens ist normativ festgelegt, und normgerechte Schilder gehören von einem Hersteller bezogen, der die Konformität zusichert.

Ergänzend zum Piktogramm ist ein Zusatzzeichen mit Richtungspfeil zulässig und in größeren Gebäuden sinnvoll. Auch die Kombination mit dem Schriftzug „AED“ oder „Defibrillator“ ist üblich — das Piktogramm bleibt dabei das führende Element, der Text ist nur die Absicherung für den zweiten Blick.

In Kürze: worauf es beim AED-Rettungszeichen ankommt

• Grün-weißes Symbol nach ISO 7010, in Arbeitsstätten angewandt nach ASR A1.3 (BAuA).
• Einheitliche Farb- und Formlogik sorgt für sprachunabhängige, sofortige Erkennbarkeit.
• Anbringung auf Augenhöhe, unmittelbar am Gerät, mit freier Sicht und guter Beleuchtung.
• Teil einer Beschilderungskette vom Eingang bis zum Gerät – ergänzt durch Fahnenschilder für die Ferne.
• Regelmäßig auf Vorhandensein, Lesbarkeit und freie Sichtlinie kontrollieren.
• AED-Symbol, Defibrillator-Zeichen, Piktogramm und AED-Schild meinen dasselbe Zeichen – beim Kauf auf den Code E010 achten.

Quellen & weiterführende Informationen

• ISO 7010 – Sicherheitszeichen
• Technische Regel ASR A1.3 / BAuA – Sicherheitskennzeichnung
• DGUV – Erste Hilfe im Betrieb (DGUV Vorschrift 1, DGUV Information 204-010)
• German Resuscitation Council (GRC) – Reanimations-Leitlinien
• Nationale Aufklärungskampagne Wiederbelebung – Prüfen · Rufen · Drücken
• Deutsche Herzstiftung

Dieser Beitrag dient der allgemeinen Information und ersetzt keine individuelle medizinische, rechtliche oder Förderberatung. Inhaltlicher Stand: 10.08.2026.
